Универсальный блок реле Р4 — 4 канала для панели климата

Блок реле — 1 шт. 4 перекидных реле NO / COM / NC До 10 А на канал Питание 220 В / 7–30 В DC / 5 В

Цена по запросу

Заказать в MAX

Или напишите нам: на почту · +7 915 627-49-17

Паспорт блока реле Р4PDF · 2 страницы · что умеет, первое включение, схема и типовые подключения

Скачать паспорт

Один блок — четыре независимых канала, и каждому назначается своя задача прямо с панели климата: запрос тепла котлу, обогреватель-термостат, вытяжной или приточный вентилятор, общая заслонка, рекуператор или 2–3-скоростной вентилятор, свет и насос по расписанию. Работает локально — интернет для управления не нужен. Подключение простое: подали питание — через полминуты блок сам появился на панели в разделе «Настройки → Реле» под своим серийным номером.

Важно: блок реле — не самостоятельное устройство. Он работает только совместно с системой «Умный дом. Климатическая панель»: нужны дисплей-контроллер и локальный сервер (хаб) нашего производства, они приобретаются отдельно. Без них блок не работает.

Каналы	4 независимых перекидных реле, контакты NO / COM / NC
Нагрузка	До 10 А (~2,2 кВт) на канал; мощным и индуктивным нагрузкам — промежуточный контактор
Питание блока	Любой один вариант: ~230 В, или 7–30 В DC, или 5 В (одновременно подавать нельзя)
Режимы каналов	Назначаются с панели: «Время», «Отопление», «Термо-головка», «Рекуператор» (скорости 1–2–3), «Вентиляция»
Безопасность	При потере связи с панелью дольше минуты все четыре реле размыкаются; после восстановления панель возвращает состояние сама
Масштабирование	До 6 блоков в одной системе — до 24 управляемых каналов
Подключение к системе	Автоматически по домашней сети: серийный номер с корпуса появляется на панели в разделе «Настройки → Реле»
Комплектация	Блок реле Р4 — 1 шт. (дисплей-контроллер и хаб приобретаются отдельно)

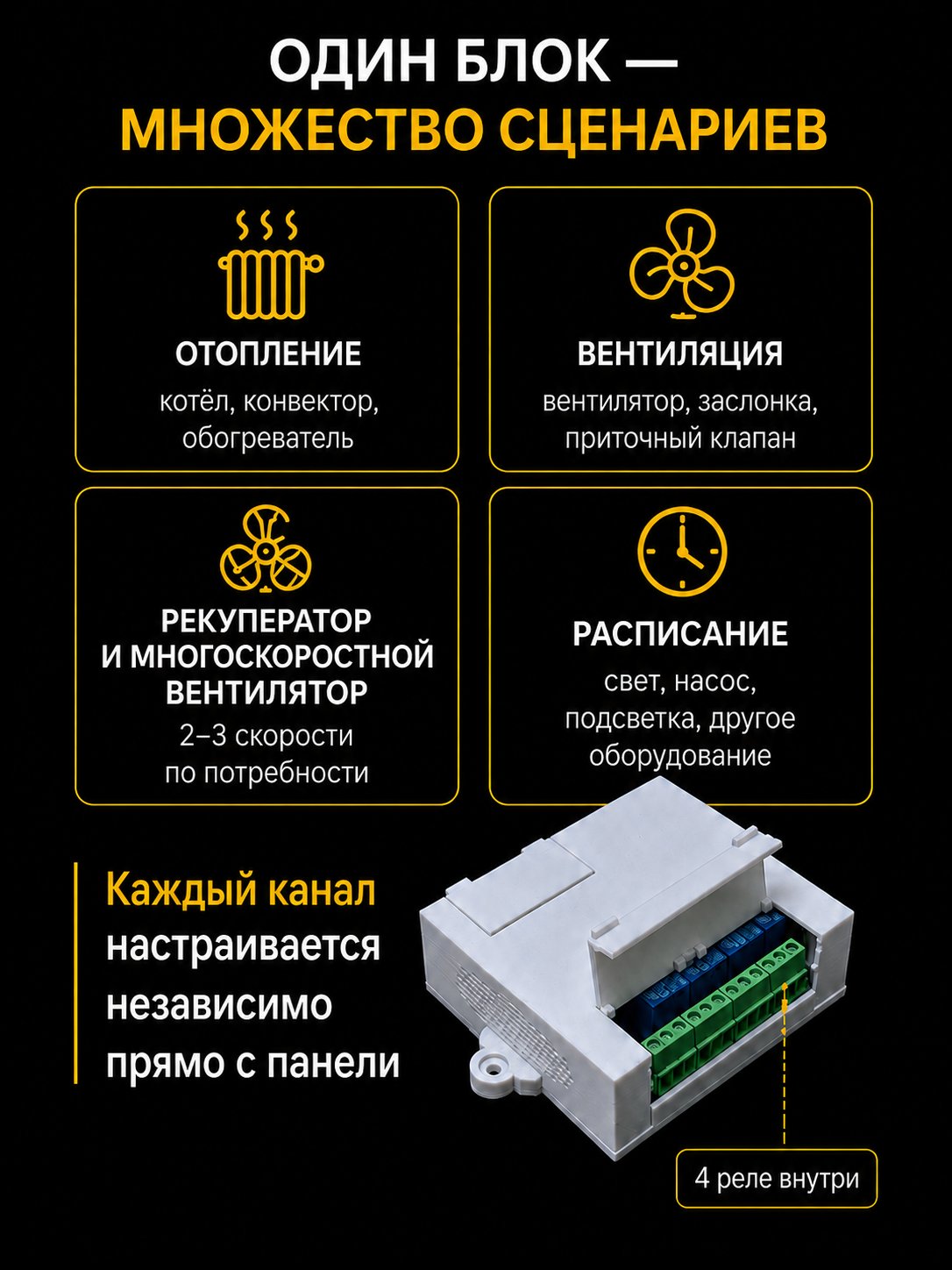

Один блок — множество сценариев

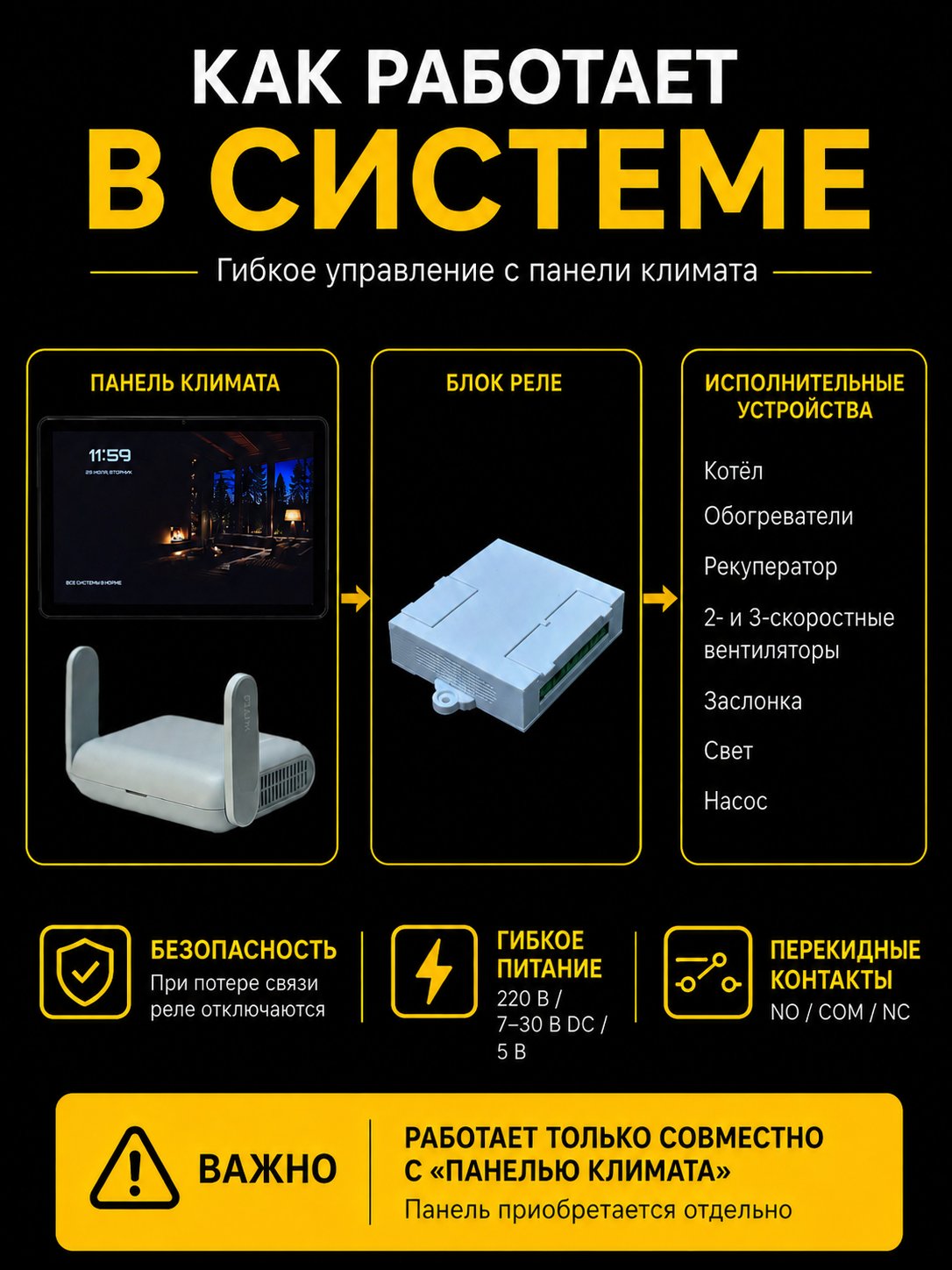

Команда проходит по той же цепочке, что и у всей системы, а последнее звено — любое оборудование с релейным управлением:

Датчикизмеряет температуру, влажность, CO₂ и ЛОС

Дисплейрешает, что и когда включить

Хабпередаёт команду по домашней сети

Блок релезамыкает или размыкает нужный канал

Оборудованиекотёл, вентилятор, заслонка, свет, насос

Отопление и котёлСухой контакт запроса тепла: замкнут, пока хоть одному из выбранных помещений нужно тепло. Или виртуальный термостат — канал включает обогреватель по датчику комнаты с заданной температурой, гистерезисом и расписанием.

Вентиляция и рекуператорВытяжной или приточный вентилятор, общая заслонка, приточный клапан — по потребности помещений. Для 2–3-скоростных вентиляторов и рекуператоров панель держит замкнутой максимум одну скорость и делает паузу при переключении.

Расписание и обратные сценарииСвет, насос, подсветка, циркуляция — по заданному времени. А перекидные контакты дают обратную логику: через NC мобильный кондиционер или вентилятор работают, пока в комнате теплее цели.

Типовые подключения

Порядок клемм в каждом канале сверху вниз: NO — COM — NC, справа — клеммы питания. Подробная схема — в паспорте.

Задача	Как подключить	Режим на панели
Свет, насос, гирлянда	Фаза через автомат — на COM, с NO — на нагрузку, ноль — напрямую	«Время»
Газовый или электрокотёл: запрос тепла	Снимите заводскую перемычку с клемм «комнатный термостат» (TA / RT) и подключите их к COM и NO	«Отопление» + отметить комнаты
Электрообогреватель в комнате	Фаза через автомат — на COM, с NO — на обогреватель	«Термо-головка», привязать к комнате
Двухскоростной вентилятор, рекуператор	COM двух-трёх каналов объединить на фазу; NO каждого — на свою обмотку скорости	«Рекуператор», скорости 1–2–3
Общая приточная заслонка	Привод заслонки — на COM и NO	«Вентиляция» + отметить комнаты
Охлаждение: мобильный кондиционер, вентилятор на жару	Фаза — на COM, нагрузка — с NC: контакт замкнут, пока в комнате теплее цели	«Термо-головка», привязать к комнате

Безопасность: 230 В опасно для жизни. Монтаж — только при снятом напряжении, сеть — через автоматический выключатель, после монтажа закройте крышки клеммных отсеков. Питание блока — любой один из вариантов (~230 В, 7–30 В DC или 5 В), одновременно подавать нельзя.
